順流磁選機工作原理圖
產品分類： 磁選設備
順流磁選機工作原理圖，是一種從幹性粉料中連續自動除鐵的磁選設備，其內部采用特別的磁路設計，由高性能永磁王釹鐵硼材料作為磁源，磁
訂購熱線：13869611251
順流磁選機工作原理圖，是一種從幹性粉料中連續自動除鐵的磁選設備，其內部采用特別的磁路設計，由高性能永磁王釹鐵硼材料作為磁源，磁場強、吸力大、除鐵率高，具有免維護、節約能源、使用安全可靠等特點，可調整控製進料量，適用於不同顆粒的要求。
一、順流磁選機工作原理圖
是當礦漿進入磁場區時，其中強磁性礦物被吸附在圓筒表麵，弱磁性和非磁性礦物被甩掉排出，而吸附在圓筒表麵上的強磁性礦物隨圓筒旋轉，被帶出磁場區，用衝洗水衝入精礦槽中，完成分選作業。同一圓筒可配三種槽體，即順流槽(CTS)、逆流槽(CTN)和半逆流槽(CTD)，以適應不同的選別要求。順流槽適用於礦石粒度為0~6mm的粗選和精選。逆流槽適用於礦石粒度為0~0.6mm的粗選和精選，以及選煤工業中重介質回收。半逆流槽適用於礦石粒度為0~0.5mm的粗選和精選，尤其適用於粒度為0~0.15mm礦物的精選。
二、順流磁選機結構組成

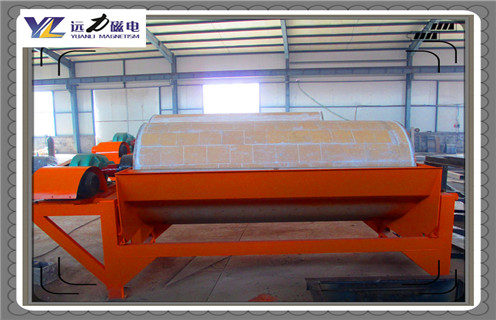

順流永磁筒式磁選機主要由圓筒、輥筒、刷輥、磁係、槽體、傳動部分6部分組成。圓筒由2-3mm不鏽鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不鏽鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥作回轉運動。磁係為開放式磁係，裝在圓筒內和裸露的全磁。磁塊用不鏽鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁係偏角，調整合適後可以用拉杆固定。槽體的工作區域用不鏽鋼板製造，機架和槽體的其他部分用普通鋼材焊接。
